青島凱能廢氣余熱鍋爐系統是一種能耗低、體積小、不易積灰、耐磨損、密封性能好且能有效利用低溫傳熱發電的余熱鍋爐及其發電系統。廢氣余熱鍋爐系統是由余熱鍋爐本體、高低壓汽包、除氧器、水箱、軟水裝置、給水泵、熱水循環泵、清水泵、電氣控制臺及其系統附件等組成。在冶煉爐等產生高溫廢熱的鍋爐運行時通過余熱鍋爐吸收排氣廢熱，產生可供汽輪機發電所需的過熱蒸汽和加熱除氧器水所需的飽和蒸汽，從而節約燃料，提高燃料能源的利用率，達到即經濟又節能減排的目的。

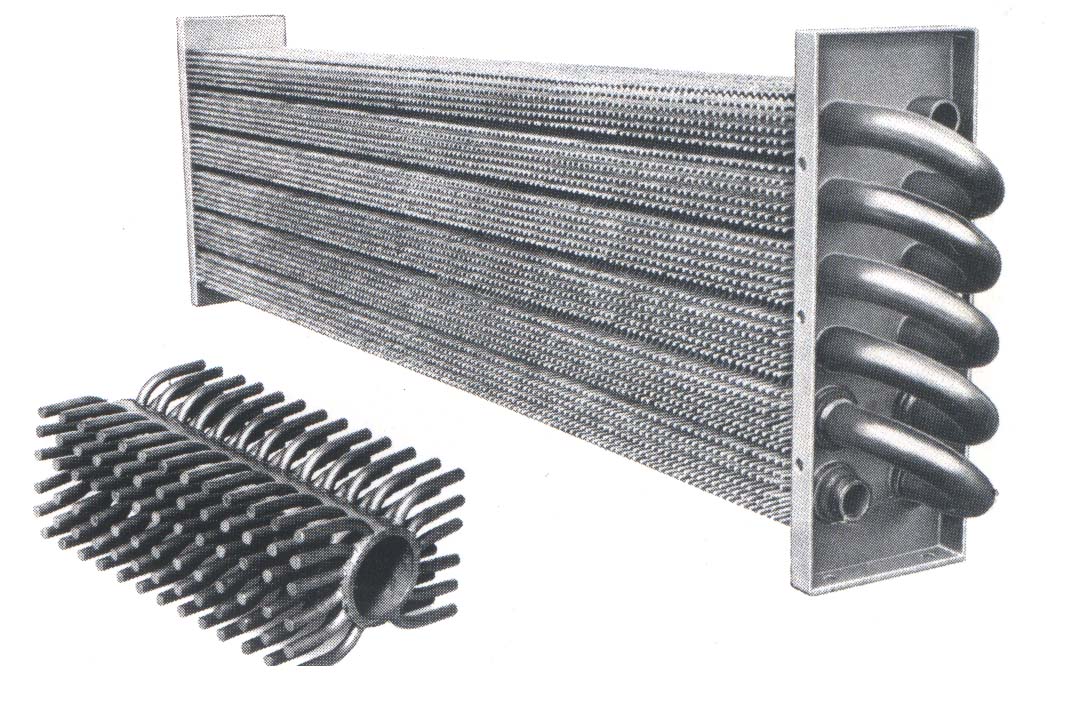

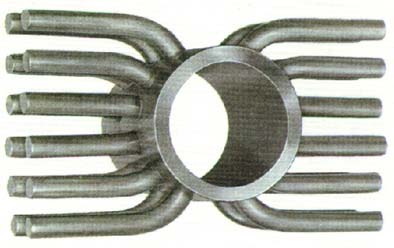

其關鍵換熱元件是針形管，如下圖所示：

其系統圖如下圖所示：

從冶煉爐等出口的煙氣，經煙道到余熱鍋爐入口，煙氣自上而下流動，流經過熱器段、高壓蒸發器段、省煤器段和自除氧段，最后排出煙囪。煙溫度降低，產生過熱蒸汽；

高壓蒸汽將系統：是過濾后的水經全自動軟水處理系統制成軟化水，與汽輪機熱井的凝結水混合后送入余熱鍋爐的自除氧段，經自除氧段進一步吸收煙氣中的低位能量，將給水加熱到104℃（不足時用飽和蒸汽進行加熱）進入大氣式除氧器，達到除氧目的。然后由汽水分離器的給水泵將除氧水送入余熱鍋爐下部的省煤器，水在省煤器內吸收熱量使水溫上升，水溫升到略低于汽水分離器內部壓力下的飽和溫度，就離開省煤器進入汽水分離器。
